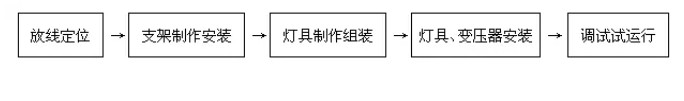

分享一篇关于霓虹灯安装工艺流程的文章

1.按设计图纸要求和现场条件进行测量，定位放线将固定灯具及变压器的支架确定，如需预埋铁件应配合土建进行预埋，或将铁件标在土建图上由土建埋设。

     2.支架制作安装

（1）霓虹灯管支架:一般用型钢制作成框架，根据霓虹灯的大小制作支架，由设计出图制作，框架应牢固、美观，室外应抗风压和腐蚀，安装前应刷两遍防锈漆将支架固定在预埋件上，可采用电焊焊接；如没埋设铁件可采用膨胀螺栓固定，但必须满足强度要求，设计应提出意见。

（2）变压器支架:霓虹灯变压器应尽量靠近灯管安装，可以减短高压接线，室外安装变压器离地高度不应低于3m应加护栏，变压器安装应放在金属箱内，箱两侧应开百页窗通风散热，应有防雨措施，应根据放金属箱的实际情况用型钢做支架，支架可安装在墙上、屋面上，也可座在混凝土座墩上，但必须牢固、可靠。

3.灯具制作组装

霓虹灯管一般由直径10～20mm的玻璃管，经先放样弯制做成。灯管两端各装一个电极，玻璃管内抽成真空后，再充入氖、氦等惰性气体作为发光的介质，在电极的两端加上高压，电极发射电子激发管内惰性气体，使电流导通灯管发出红、绿、蓝、黄、白等不同颜色的光束。表21.3.2.3.a是色彩与气体、玻璃管颜色的关系表。

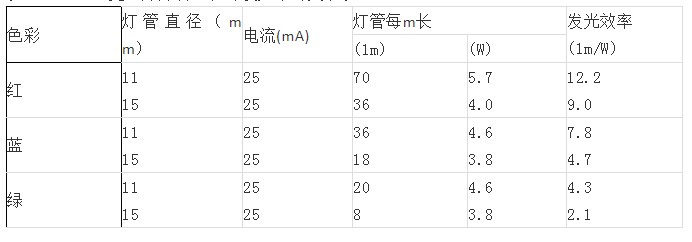

霓虹灯管的电离气体在真空中是导电的，电阻与灯管的直径、长度有关，并决定了灯管启辉所需的电流和电压，表21.3.2.3.b是灯管直径与发光效率的关系。

4.灯具和变压器安装

（1） 霓虹灯管安装:灯管安装是用专用的绝缘支架固定或用各种玻璃、瓷制、塑料制的绝缘支持件固定，有的可用0.5的裸铜线扎紧，灯管固定后，与建筑物、构筑物表面距离不小于20mm，安装在人不易触及的地方，管端供电电压为高压，因此从变压器2次引进霓虹灯的导线应采用额定电压大于15kV的高压绝缘电线，也可采用裸铜线外套玻璃保护管的做法，高压线之间、高压导线与敷设面之间的距离均不应小于50mm；高压导线支持点间的距离，在水平敷设时为0.5m；垂直敷设时，支持点间的距离为0.75m；高压导线在穿越建筑物时，应穿双层玻璃管加强绝缘，玻璃管两端须露出建筑物两侧，长度各为50～80mm。

室内或橱窗里的小型霓虹灯管安装时，在框架上拉紧已套上透明玻璃管的镀锌铁丝，组成200～300mm间距的网格，然后将霓虹灯管用Φ0.5的裸铜丝或弦线等与玻璃管绞紧即可，如图21.3.2.4.（1）所示。橱窗内装有霓虹灯时，橱窗门应与霓虹灯变压器一次侧开关有联锁装置，确保开门不接通霓虹灯电源，保证人身安全。

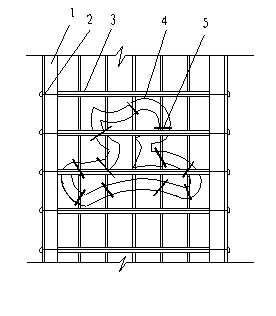

图21.3.4.(1) 霓虹灯管绑扎固定

1.型钢框架；2.Φ1.0镀锌铁丝；

3.玻璃套管；4.霓虹灯管； 5.Φ0.5铜丝扎紧

（2）霓虹灯变压器安装:霓虹灯专用变压器采用双圈式，所供灯管长度不大于允许负载长度，室外变压器及金属箱应牢固安装在支架、构架或混凝土座墩上。金属箱的百叶窗应挂钢板网，防止小动物飞禽进入，造成短路；霓虹灯支架及霓虹灯变压器的铁芯、金属外壳，输出端的一端以及保护箱等均应进行可靠的接地。

（3）霓虹灯一次电源:霓虹灯配电线路不得与其他照明设备共用一个回路。对于容量不超过4kW的霓虹灯，可采用单相供电，对超过4kW的大型霓虹灯，应三相供电、三相平衡。霓虹灯的控制，根据需要而选定，定时开关或控制开关。

控制箱一般装设在邻近霓虹灯的房间内。为防止在检修霓虹灯时触及高压，在霓虹灯与控制箱之间应加装电源控制开关和熔断器，在检修灯管时，先断开控制箱开关再断开现场的控制开关，以防止造成误合闸而使霓虹灯管带电的危险。

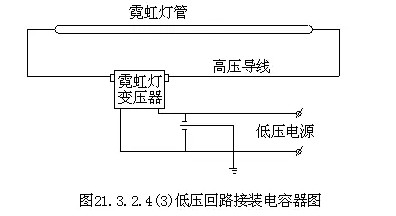

霓虹灯通电后，灯管内会产生高频噪声电波，它将辐射到霓虹灯的周围，严重干扰电视机和收音机的正常使用。为了避免这种情况，在低压回路上接装一个适应的电容器就可以达到目的。如图21.3.2.4.(3)所示。

5.调试、试运行

调试应调试控制开关是否达到设计或用户的要求效果，能满足设计的目的和用户要求，应连续运行24h，每2h记录一次，无异常可组织验收。
